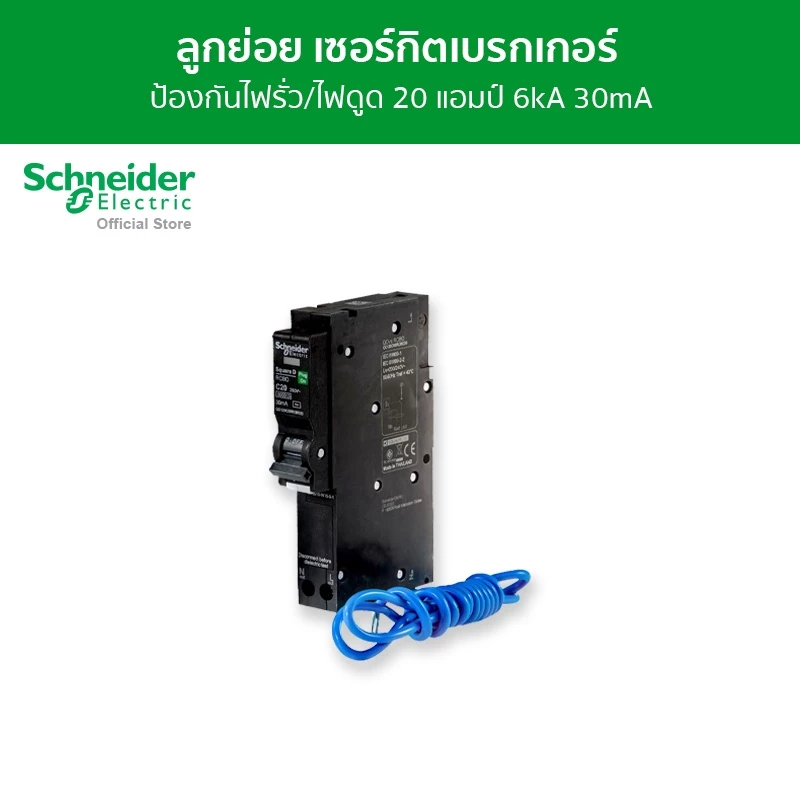

Schneider Electric เซอร์กิตเบรกเกอร์ลูกย่อย กันดูด ป้องกันไฟรั่ว/ไฟดูด ชนิด 1 โพล ขนาด 20A 6kA 30mA รหัส QO120C06RCBO30

อุปกรณ์กันไฟฟ้าดูดหรือไฟฟ้ารั่วแบบ Plug On แบบเป็นเมนเบรกเกอร์ในตัว (QOvs-RCBO) แบบ 1 Pole 10 - 50 แอมป์ และแบบ 2 Pole 16 - 63 แอมป์ ผ่านการทดสอบมาตรฐาน IEC 61009 และ มอก. 909-2548 สำหรับผู้พักอาศัยตามบ้านเรือนทั่วไปไม่ต้องปรับบายพาส ป้องกันไฟฟ้าลัดวงจร ไฟช็อต ไฟฟ้าเกิน ไฟฟ้าดูด ป้องกันเฉพาะจุดตัดวงจรรวดเร็วภายในเวลา 0.04 วินาที มีปุ่มทดสอบการทำงานในตัว (Test Trip) สำหรับการตรวจสอบการทำงานของการทริบ และกลไกการทำงานต่างๆภายในแผงวงจร Main Circuit breaker application : Distribution Range : Square D Product name : QOvs RCBO Product or component type : Residual current breaker with overcurrent protection (RCBO) Poles description : 1P + Ns [In] rated current : 20 A at 40 °C Earthing system : TN Curve code : C Earth-leakage sensitivity : 30 mA Breaking capacity : 6000 A Icn at 230/240 V AC 50/60 Hz Complementary Number of protected poles : 1 Device location in system : Outgoer Network frequency : 50/60 Hz Network type : AC Trip unit technology : Thermal-magnetic [Ue] rated operational voltage : 230/240 V AC 50/60 Hz Residual current tripping technology : Voltage dependent functional earth Earth-leakage protection time delay : Instantaneous Earth-leakage protection class : Type AC [Icw] rated short-time withstand current : Icw: 250 A during 8/20 µs impulse withstand [Ics] rated service breaking capacity : 6000 A at 230/240 V AC 50/60 Hz Electrical insulation class : Class II Limitation class : 3 [Ui] rated insulation voltage : 400 V AC 50/60 Hz [Uimp] rated impulse withstand voltage : 4 kV Suitability for isolation : Yes Contact position indicator : Yes Control type : Toggle Local signalling : ON/OFF indication Mounting mode : Plug-on Mounting support : Socket Comb busbar and distribution block compatibility : NO Height : 110 mm Width : 19 mm Depth : 85 mm Net weight : 186 g Colour : Black Mechanical durability : 20000 cycles Electrical durability : 5000 cycles Provision for padlocking : Non padlockable Connections - terminals Plug-in connector (top) Tunnel type terminal (bottom) 1…16 mm² rigid without cable end Tunnel type terminal (bottom) 1…10 mm² with cable end Tunnel type terminal (bottom) 1…10 mm² flexible without cable end Wire stripping length : Power circuit: 15 mm for bottom connection Tightening torque : Power circuit: 2 N.m bottom Earth-leakage protection : Integrated Environment Standards IEC 61009-1 TIS 909-2548 IEC 61009-2-2 Product certifications : TISI IP degree of protection : IP20 Tropicalisation : 2 Relative humidity : 95 % at 55 °C Ambient air temperature for operation : -15…60 °C Ambient air temperature for storage : -40…85 °C
