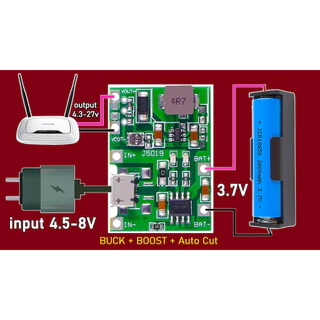

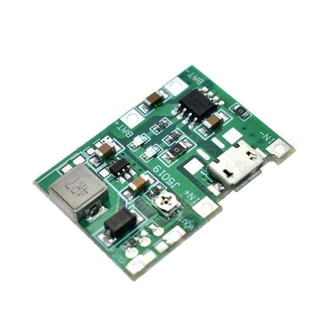

โมดูลชาร์จแบต พร้อม step up ปรับเพิ่มV แบบมีวงจรป้องกัน micro type-C usb สำหรับ แบต 3.7 v 1S ตัดไฟอัตโนมัติ

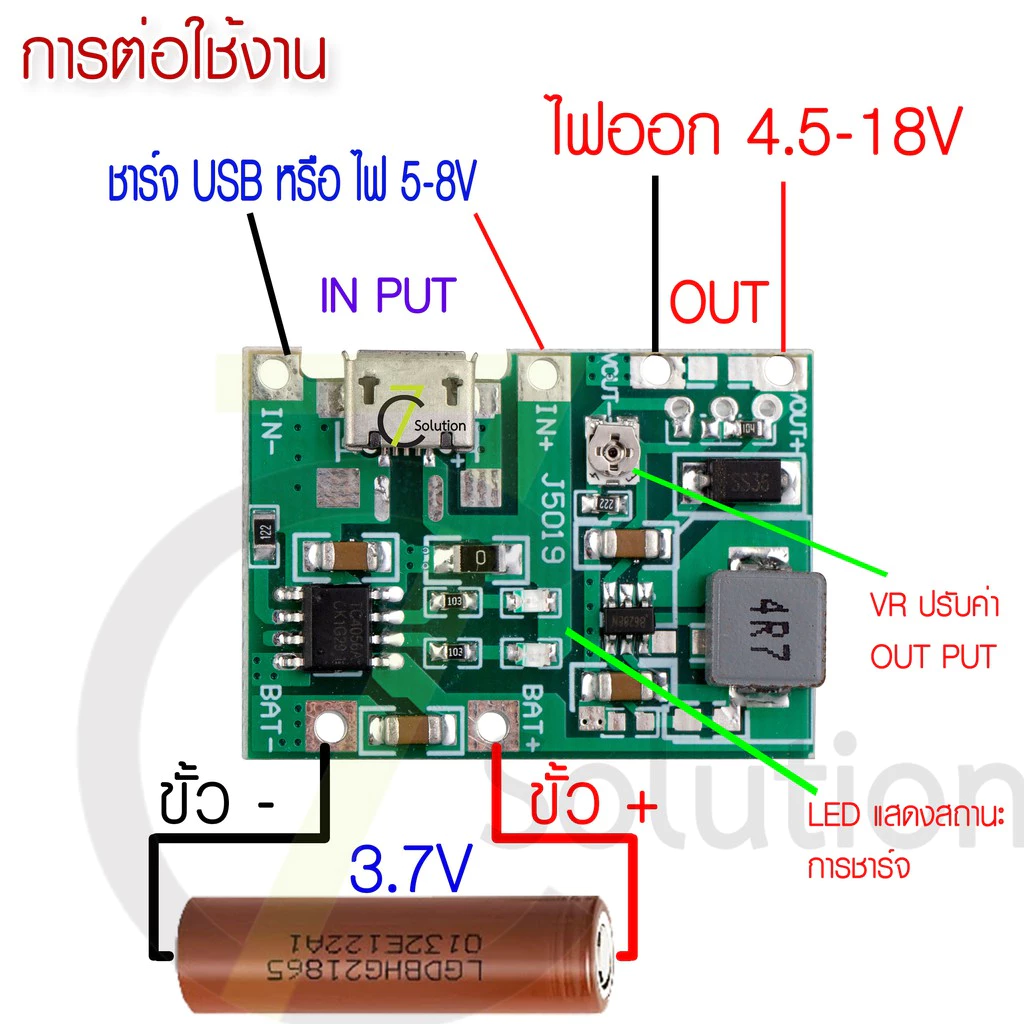

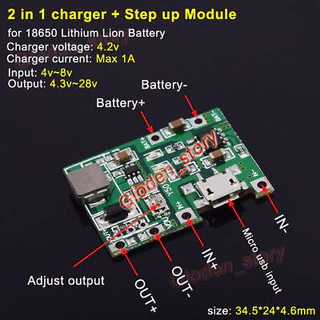

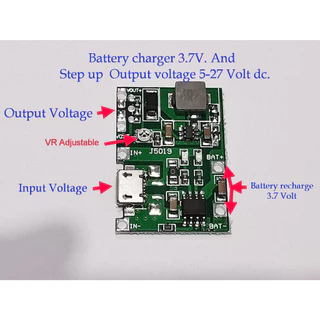

********* การหมุนปรับแรงดัน ห้ามหมุนเกินครึ่งรอบ ถ้าหมุนไม่ไปอย่าฝืนไม่งั้นจะทำ โพเทนชิโอมิเตอร์ smd หรือ Rปรับค่า วงจรขาดเสียหายได้ ปกนิจะหมุนได้ประมาน70-80%ของรอบ *************************************************************** โมดูลชาร์จแบต พร้อม step up ปรับเพิ่มV แบบมีวงจรป้องกัน micro usb สำหรับ แบต 3.7 v 1S ตัดไฟอัตโนมัติ 1 ชิ้น เป็นวงจรบูสเตอร์รวมเครื่องชาร์จแบตเตอรี่ 18650 มีขนาดกะทัดรัด ประสิทธิภาพคงที่ วงจรบูสเตอร์ในตัวสามารถปรับได้ถึง 27V พร้อมวงจรรวมความต้านทานแบบแปรผัน วงจรนี้ใช้ไอซี TP4056 แต่วงจรนี้ไม่มีฟังก์ชันป้องกันแบตเตอรี่ ดังนั้นเมื่อผู้ใช้เห็นสัญญาณไฟตก ให้นำแบตเตอรี่ออกมาชาร์จเพื่อหลีกเลี่ยงไม่ให้แบตเตอรี่เสียหาย โมดูลนี้เป็นโมดูลการชาร์จแบตเตอรี่ลิเธียมเซลล์เดียวขนาดเล็ก ซึ่งรวมถึงตัวแปลงเพิ่มระดับ 1A (บูสต์) สำหรับจ่ายไฟให้กับแอพพลิเคชั่นหลากหลายประเภท โมดูลจะชาร์จแบตเตอรี่ LiPo เซลล์เดียว (3.7) เกือบทุกประเภทจากอินพุตแหล่งจ่ายไฟ 4 ถึง 8V หรือจากพอร์ต USB/อะแดปเตอร์มาตรฐาน 5V การชาร์จแบตเตอรี่และไฟ LED สแตนด์บายรวมอยู่ด้วยสำหรับการแสดงภาพ นอกจากความสามารถในการชาร์จแบตเตอรี่แล้ว โมดูลนี้ยังมีบูสต์คอนเวอร์เตอร์แบบปรับได้ซึ่งสามารถเพิ่มแรงดันไฟแบตเตอรี่จาก 4.5 เป็น 24V ด้วยกระแสไฟสูงสุดที่ 1A Specifications: Input voltage: 4.5-8V Output voltage: continuous adjustable 4.3-27V (Counter clockwise to boost voltage) Charging voltage: 4.2V Charging current: up to 1A Discharge current: the maximum 2A Output reference maximum current: 5V 1.4A, 9V 0.8A, 12V 0.6A Quiescent current: about 0.5 mA Overshoot protection: Yes Over discharge protection: None (also can be said yes, because 2V cut-off boost but does not block the output, output has 2V) Deadline boost:: 2V, depending on whether added the additional protection board Size: 3.3 x 2.3 x 0.9cm Connecting example, VIN + connect 5V solar panel, BAT + terminal can output 4.2V to charging 3.7V 18650 battery, OUT + side can output an adjustable voltage Can be used for multimeter, modified lithium battery charging ราคาต่อ 1 ชิ้น คุณจะได้รับสินค้า 1 ชิ้น
